方案概述

针对厂区、园区、仓储物流区、能源站点、重点通道等车辆出入口，卓迪弱电结合现场通行需求与安全管理要求，提供全自动升降柱出入口管控方案。本方案通过液压升降柱 + 道闸 + PLC控制系统 + 排水系统 + 联动控制的方式，实现车辆有序通行、重点区域防冲撞、防误入及通道权限管理，兼顾安全性、稳定性与日常使用便利性。

从现场实际应用来看，出入口已具备车辆通道基础条件，适合在道闸前端配置全自动升降柱系统，形成“道闸管理 + 升降柱拦截”的双重防护模式。该方式既能满足日常车辆授权放行，也能在特殊时段或重点管理需求下快速切换为强制拦截状态，提高出入口整体安全等级。

---

适用场景

本方案适用于以下场所：

• 石油化工、油库、气站等重点安全区域
• 厂区大门、物流园车辆主出入口
• 政企单位、园区、仓储基地
• 学校、医院、机关单位重点车辆通道
• 需要限制社会车辆进入的专用通道
• 有防冲撞、防强闯要求的重点区域

---

建设目标

通过本次全自动升降柱系统建设，实现以下目标：

1. 规范车辆通行管理
   对进出车辆进行有效控制，提升出入口管理秩序。
2. 提高重点区域安全防护等级
   在日常开放与应急拦截之间灵活切换，增强防冲撞能力。
3. 实现设备联动控制
   升降柱可与道闸、门禁、遥控、值班室控制、车牌识别等系统联动。
4. 提升系统稳定性与现场适应能力
   结合地埋式安装、排水排污设计，适应户外长期运行环境。

---

系统组成

本全自动升降柱方案主要由以下几部分组成：

---

方案设计说明

1. 通道控制方式

根据现场图片，通道为单车道出入口形式，前端已设置道闸。建议在道闸前方增设3台全自动升降柱，形成车辆横向防护线。正常授权通行时，升降柱下降，道闸抬杆，车辆通行；非授权状态下，升降柱保持升起状态，防止车辆误入、闯入。

该模式相比单一道闸控制，更适用于对安全要求较高的区域，尤其适合大型车辆、货车、油罐车等车辆出入场景。

2. 设备布置建议

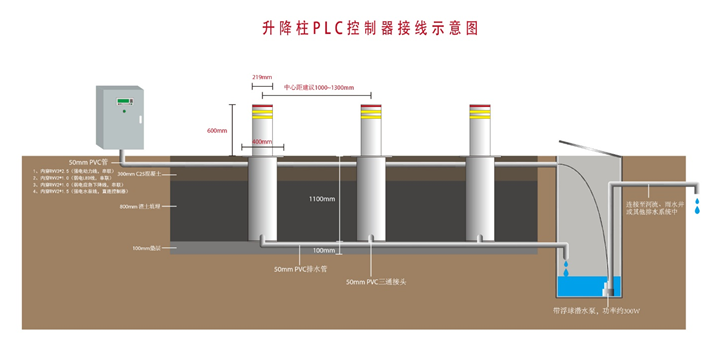

结合示意图，升降柱采用地埋式安装，并按通道宽度进行合理排布。柱体间距、中心距、埋设深度及控制线路均按现场基础条件和设备型号实施。控制柜设置在便于接电、维护及防雨防潮的位置，通过PVC管进行布线，统一接入PLC控制系统。

3. 排水系统设计

由于升降柱属于地埋式设备，井体内长期受雨水、冲洗水、地下潮气影响，现场必须同步设置排水排污措施。根据示意图，建议在井体最低处设置集水处理点，并配置排水泵或预留排水通道，避免井内积水影响升降柱正常升降和电气部件寿命。

4. 控制方式设计

系统可根据项目需求选配以下控制方式：

• 岗亭按钮控制
• 遥控控制
• 门禁授权控制
• 车牌识别联动控制
• 消防联动控制
• 中控平台统一控制

日常管理时可按权限放行；遇到特殊时段、管控升级或突发情况时，可快速切换为全封闭拦截模式。

---

工作原理

全自动升降柱系统通过PLC控制器接收外部指令，驱动液压系统完成柱体升起或下降动作：

• 允许通行时：控制系统发出降柱指令，升降柱下降至地面以下，道闸同步开启，车辆正常通过。
• 禁止通行时：控制系统发出升柱指令，柱体升起至工作高度，形成物理阻挡。
• 异常或紧急情况下：可通过应急控制方式实现快速释放或紧急升起，提高现场响应能力。

---

方案优势

1. 双重防护，更安全

道闸主要负责通行管理，升降柱负责刚性拦截，二者配合可明显提升出入口安全等级。

2. 自动化程度高

可与车牌识别、门禁、岗亭管理、远程控制等系统联动，减少人工干预。

3. 适合重点区域使用

对于有防误入、防冲撞、防闯入需求的场景，升降柱比普通拦车设备更具优势。

4. 户外适应性强

结合防水、防锈、排水设计后，可长期应用于室外道路环境。

5. 管理形象更规范

设备整体美观，通道管理更清晰，有助于提升企业、园区、站点整体形象。

---

安装实施要点

为确保系统长期稳定运行，施工中应重点关注以下内容：

---

卓迪弱电实施建议

针对类似厂区重点出入口，卓迪弱电建议采用“升降柱 + 道闸 + 控制联动 + 排水保障”的整体建设思路，避免只装单一设备而导致后期管理效果不足、维护频繁或安全等级不够的问题。

在项目实施前，应结合现场道路宽度、通行车辆类型、地面结构、电源条件、排水条件及管理模式进行综合评估，确定升降柱数量、规格、控制方式及联动逻辑，做到方案合理、施工规范、后期运行稳定。

---

结语

全自动升降柱系统不仅是车辆出入口管理设备，更是重点区域安全防护体系中的重要组成部分。对于厂区、油库、园区、物流基地等对车辆出入有较高管理要求的场所，部署全自动升降柱方案，能够有效提升安全管控能力、规范通行秩序，并为日常运营提供更加可靠的保障。

卓迪弱电可根据现场实际情况，提供方案设计、设备配置、施工安装、系统联调、售后维护等一体化服务，助力各类项目实现更安全、更稳定、更高效的出入口管理。
